今天給大家分享渦街流量計參數設置,這面我會從外觀、菜單、撥碼開關、常見問題四個方面給大家詳細的介紹,如果在中間遇到看不明白的或者不懂的可以和我聯系，我遠程指導幫您解決。那么下面我們就開始今天的分享。

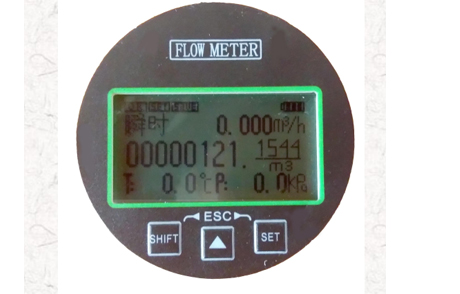

一、外觀介紹

A、按鍵 該線路板通過外觀可以發現有三個按鍵存在，它們的功能是：

SHIFT： a、 切換屏幕。可以在主界面按這個切換到菜單屏幕。

b、 切換菜單項目，在菜單屏幕按這個鍵可以切換不同菜單。

c、 位移鍵，在參數設置中，可以用這個按鍵移位。

d、 退出，在參數設置內，不具有位移項目內按這個按鍵可以退出菜單項目。

?： 數字項目加功能，在可以輸入數字的項目按這個可以調整數字大小，數字大小可循環顯示出來。比如當前顯示 6，可以按 2 次顯示為 8，或再多按 3 次顯示為 1。

SET： a、 確認功能，主要是修改參數后按這個按鍵可以確認參數

b、 切換菜單，在參數設置中，直接按該鍵可以切換到其他參數，參數列表循環顯示。

B、顯示

1、左上角顯示提示行：正常情況顯示 OK，SET 和 SAVE，如果參數有明顯的錯誤時會顯示 ERR

2、右上角顯示狀態：一般電池的顯示電量，4-20mA 輸出的會顯示電流值。

3、第2排顯示瞬時值：由瞬時提示字、瞬時值和當前單位組成。

4、第3排顯示累計值：由累計值整數部分、四位累計小數部分和單位組成。

5、第4排為溫度和壓力狀態：左側為溫度標志、溫度值和溫度單位組成，右側為壓力標志、壓力值和壓力單位組成。

二、菜單及參數設置

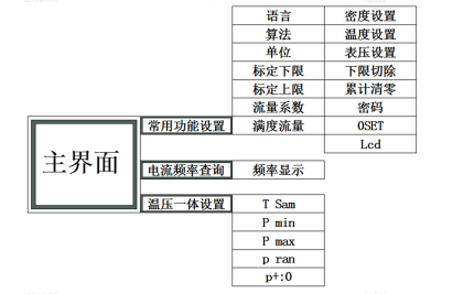

A、菜單結構

下圖所示菜單項目，主菜單分為三個分菜單：

1、常用功能設置：該菜單用于儀表基本參數設置。

2、電流頻率查詢：該菜單項目為查看頻率和電流輸出

3、溫壓一體設置：該菜單項目為設置溫壓補償時進行溫度和壓力校驗功能，一般不允許輕易改動的項目。

B、菜單項目

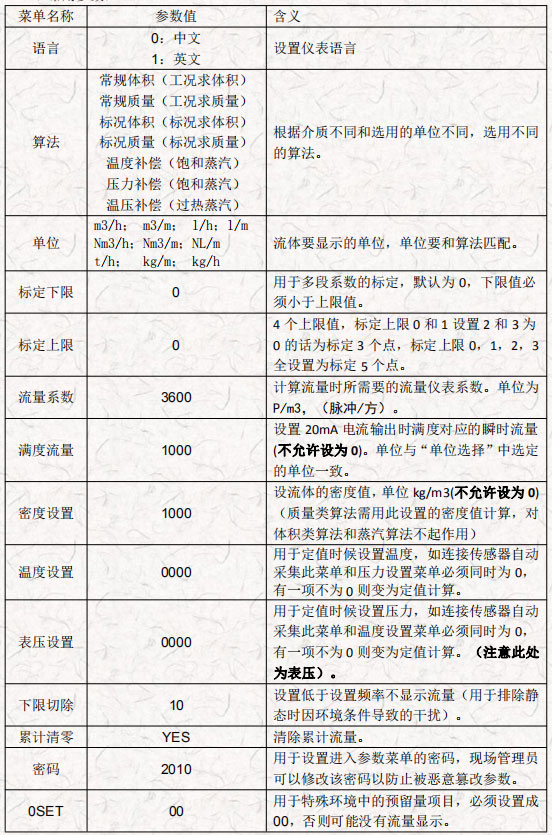

1、常用參數：

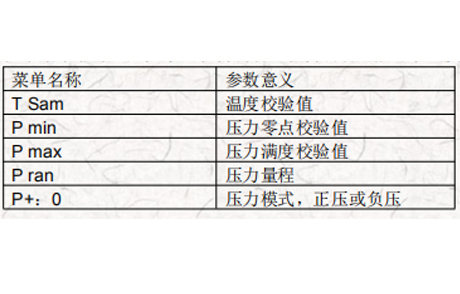

2、溫壓一體菜單：

注意：以下菜單非專,業人員禁止私自調動，私自調動可能導致溫度壓力不準。

三、撥碼開關設置

渦街流量計通過調節撥碼開關來調節不同口徑的儀表性能，在渦街流量計共計 5 組撥碼開關，其位于顯示屏下面的主板上，旁邊分別標注：GB(4 組)、SB(4 組)、K1、K2、K3 的印刷字樣GB 和 SB 為四組撥碼，其作用是信號增益，可以簡單理解為靈敏度，正常出廠 GB 為1、2 為 on，SB 為 3 為 on，其意義為

在正常使用時，采用撥碼位對應的值的和為單位，和值越大靈敏度越高。

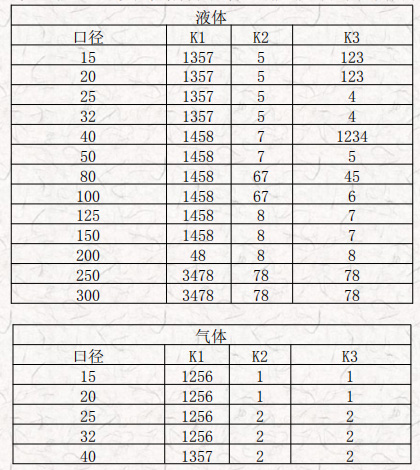

K1、K2 和 K3 的作用為信號濾波，他們的每個含義均有不同，這里提供常用口徑和介質對應的設置值，當然，由于儀表本身方面的差異，可能出廠時和下表略有不同

四、常見問題

1、現場儀表頻率變化量較大，排除方法：

A.首先檢查直管段是不是滿足要求，氣體的可以放寬保證前 10D 后 5D 的直管段就可以，液體直管段不滿足要求影響較大，直管段不夠長建議更改安裝位置。B.現場可能有電磁干擾，方法：加強濾波功能，把靈敏度調低，通過打撥碼開關實現。C.現場流量太小，低于儀表下限，例如:300口徑的插入式測氣體，下限是 1500m3 /h,但現場指示 500 m 3 左右的瞬時流量，因?yàn)榱髁刻幱谙孪蓿瑪?shù)值不成線性變化，可通過更改儀表系數提高流量(不建議使用)。D.測液體有脈動流也會出現類似的情況。

2、現場有 50HZ 的干擾，一般是屏蔽線未接地。

3、現場無流量信號。A.儀表小信號切除過大，可到參數設置里修改;B.電源未接好，不通電;C.流量很低達不到信號觸發點;D.4-20mA 輸出的表出廠前未設置量程。

4、實際流量增大，可儀表顯示減小，檢查現場工況原因( 如管道工藝等)。

5、實際流量減小，可儀表顯示增大，大部分是管道震動或者是安裝時墊片不在管道中,心點，應重新安裝儀表。

6、同工況的儀表顯示不一致，相差較大,A.客戶的經驗值是錯的，或者是工況有差別，例如管道走向的問題，直管段的問題,震動的問題等;B.參數客戶修改過;C.工況流量太低，下限不成線性;D.溫壓補償?shù)谋恚瑴囟葔毫Τ霈F(xiàn)故障。

7、4-20mA 輸出的儀表，顯示和系統顯示不一致。A.參數設定的單位不一致，或者量程沒有對應一致;B.4-20mA 輸出線纜過長(超過 1000 米)，損耗大。

8、儀表顯示的流量與實際相差很大，大部分原因是參數設置單位的問題。

9、儀表靜態有流量大部分是現場管道有震動造成，對管道采取減震措施或降低儀表靈敏度可減輕或消,除。

以上關于"渦街流量計參數設置"的全部內容，希望可以幫助到大家!
