批量控制系統

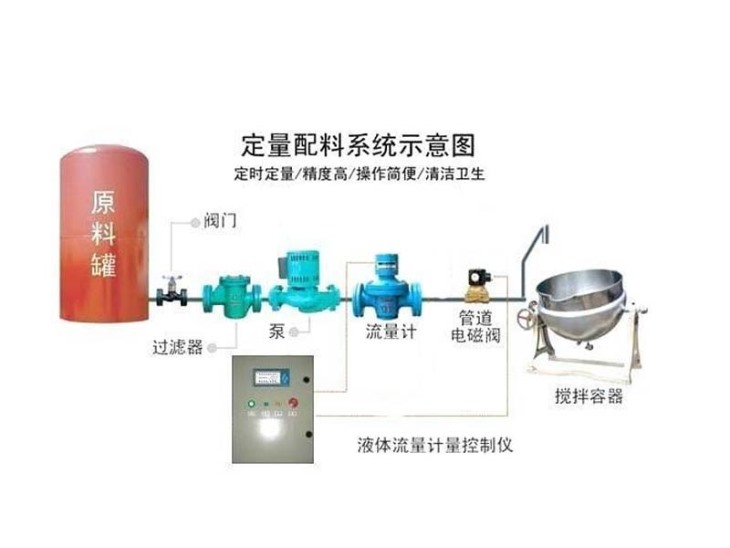

BTDL系列批量控制儀與各類流量傳感器、變送器配合，實現定量罐裝、配料控制組成批量控制系統。該系統是目前很多企業都會用到或者是都需要改進的項目之一，它把具有操作簡便易學，顯示直觀，手動控制流量或自動控制流量相結合等特點。特別適用于油田摻油、摻水、摻藥、配料、定量注水及各種液體的定量控制。目前一些現在仍采用人工操作罐裝/打料，同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范圍等參數進行選型，選擇合適的流量計。

智能定量控制儀：液晶、數碼顯示；控制儀面板尺寸：160*80mm，80*160mm，96*96,96*48也可根據客戶要求做成批量控制箱（內含全中文液晶顯示批量控制儀、內部控制線路及組件、外部控制按紐和指示燈等）箱子的標準尺寸400*300*200mm，電源為AC220V。

斷流設備：可以是管道已有的動力設備，如泵；也可以是后裝上去的電磁閥、電動閥、流量閥等。

introduction

產品特點

貝特-智能儀表直供廠家

智能設計 / metal structure design 核心技術研發制造，系統性能穩定。

一
操作簡單 / Case structure design 全新的外殼結構設計，操作簡單方便，無需增加部件即可應用于高溫環境。
二
靈活可控 / Conical measuring tube 測量數據簡單，測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
組合系統 / Magnetic coupling system 以單片機為基礎，多種儀器儀表組成的批量控制系統

六

技術參數

貝特-智能儀表直供廠家

KTR550-B型批量控制器是一種以單片機為基礎的，帶字符顯示的流量批量控制儀表，其信號輸入端可與帶脈沖輸出的流量變送器、傳感器配合，其輸出接點可與電磁閥配合，組成批量控制系統。通過面板上的操作鍵可方便地設置定量值和提前量值，與大小閥的控制動作相配合，可實現準確定量，廣泛用于液體的定量發料、裝車、裝桶和生產過程中的配料等。儀表體積小巧，外形尺寸：96（長）X48（寬）X120（長），開孔尺寸：92（長）X44（寬），特別適合與精巧型設備配套適用。儀表的外接開關端子，可用于連接現場按鈕和條件停車開關。內置繼電器觸點輸出除了可與電磁閥連接外，也可用于閥泵聯動。公司第四代智能型 金屬管浮子流量計，技術優勢明顯，可靠性更強。歡迎來我司采購！

定量控制器參數

定量控制器

控制過程：

批量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的批量控制值，當批量控制儀顯示的累計數值達到所設定的批量控制值時，批量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到批量控制的效果。

四、技術特點

適用于電流、電壓、脈沖輸出的流量傳感器

3點開關量輸入，用于啟動，恢復，以及每次累積值清零

3點控制輸出，用于大閥、小閥分級控制和瞬時流量下限報警

變送輸出可將瞬時流量值以標準電流、電壓形式輸出，供其它設備使用

顯示：雙排：第1排8位，顯示總累積量、瞬時流量和當前批量值，第2排6位，顯示每次累積量

輸入信號：直流電流/直流電壓/脈沖：0.1Hz~10KHz

基本誤差：小于±0.2%F.S 測量控制周期：0.2秒

開關量輸入：無源機械開關控制輸出：繼電器，觸點容量AC220V，3A

五、訂貨須知

1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們給您選型；

2、說明控制的要求：如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求；

3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率，我們作量身訂制；如需要我們提供斷流設備也可以。在此我們建議斷流設備請選擇電磁閥或氣動閥（在需要延時啟動或關閉時）為佳，不要控制泵，同時在管道布置時，以液位差產生的滯流為動力源較好，這樣在控制時較為安全、測量精度也較佳。

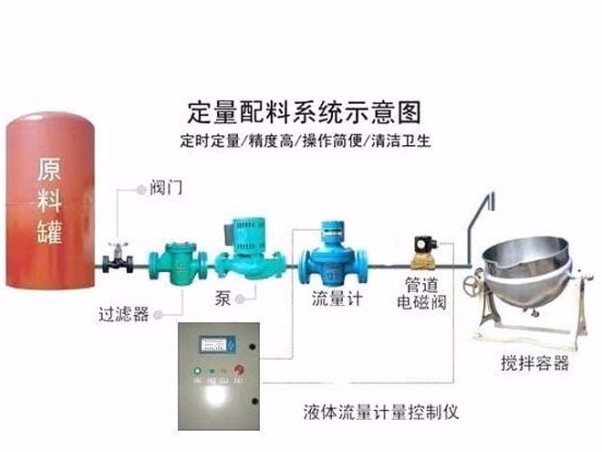

批量控制系統圖
